Сэндвич-панели: что это, виды и размерыУтеплитель, обшивка, толщина, стандарты и цена

Сэндвич-панели: что это

Сэндвич-панель состоит из трёх слоёв. Снаружи и изнутри лежат жёсткие обшивки, между ними утеплитель. Обшивки держат изгиб и защищают утеплитель. Утеплитель держит тепло и связывает слои. Панель делают на заводе, а на объекте собирают из неё стену или крышу.

Область применения панелей с минеральной ватой задаёт ГОСТ 32603-⁠2021. Это трёхслойные стеновые и кровельные панели. Их применяют в ограждающих конструкциях гражданского и промышленного строительства, холодильных и морозильных камер. В каталогах заводов к областям применения добавляют производственные здания, логистические центры и офисы.

Виды сэндвич-панелей: утеплитель и обшивка

Утеплитель определяет тепло, пожарные свойства и стандарт на панель. Вот основные варианты.

ГОСТ 32603-⁠2021, ГОСТ Р 59685-⁠2021, каталоги ПрофХолод, презентации Aformer 2024–⁠2025.

Обшивка в каталогах заводов стальная с полимерным покрытием. Стандартная толщина стали у ПрофХолод 0,5 мм, под заказ 0,4–⁠0,7 мм. Производитель ПРОФИЛЬ из Климовска называет 0,5 и 0,7 мм. У панелей Aformer обшивка из армированного пластика. Возможна облицовка алюминиевым композитом или оцинкованной сталью.

Панели делят на стеновые и кровельные. Кровельные отличаются профилем и замком. В каталоге ПрофХолод кровельные панели с минеральной ватой имеют одну полезную ширину, 1000 мм, а стеновые 1000 или 1190 мм.

Сэндвич панели размеры: толщина, ширина, длина

Размеры зависят от завода. Ниже цифры из каталогов ПрофХолод и наши. Для проекта берите каталог конкретного завода.

Каталоги ПрофХолод; презентации Aformer 2024–⁠2025, заявления производителя.

Завод ПРОФИЛЬ называет толщины 40–⁠250 мм и длину от 0,5 до 13 м. Ширина у него 1000 и 1190 мм. Цифры разных заводов не совпадают, это нормально.

Обратите внимание на общую и полезную ширину. У панелей ПИР и ППУ модульная ширина 1185 мм, общая 1205 мм. Двадцать миллиметров уходит на замок. Считайте цену за полезную площадь, то есть за ту стену, которую панель закроет.

Панель Aformer до 12 м длиной и 2,6 м шириной закрывает 31,2 м² стены без стыков. Завод делает панель под ваш чертёж, поэтому размер задаёт проект.

В наших изделиях толщина зависит от задачи. Корпус мобильных офисов и санитарных модулей сделан из панели 64 мм. В КПП стены и кровля 80 мм. Утеплитель в стене модулей линейки 60–⁠100 мм.

• 3слоя: обшивка, утеплитель, обшивка
• 50–⁠200мм, толщина стеновых панелей с минватой у ПрофХолод
• 1,2 мтиповая полезная ширина стеновой панели: 1000–⁠1190 мм
• 12 × 2,6м, максимум клеевой панели Aformer

Толщина панели: как выбрать

Толщину выбирают по сопротивлению теплопередаче, которое нужно вашему региону. Сопротивление слоя утеплителя считают так: толщина делится на теплопроводность. Плита минеральной ваты 100 мм при 0,041 Вт/(м·К) даёт около 2,4 м²·К/Вт. Это только слой утеплителя, без стыков и крепежа.

У панелей ПИР и ППУ каталог ПрофХолод даёт коэффициент теплопередачи. Он падает с 0,33 Вт/(м²·К) при 40 мм до 0,18 при 100 мм и 0,10 при 200 мм. Чем меньше коэффициент, тем теплее стена.

Стыки ухудшают результат. Как мостики холода влияют на стену модуля, написано в статье «Сэндвич-панель или металлокаркас». Там же сравнение клеевой панели Aformer с каркасной стеной.

Где какие панели применяют

• Склады, цеха и логистические центры. Стеновые и кровельные панели с минеральной ватой или ПИР и ППУ.
• Холодильные и морозильные камеры. ГОСТ 32603-⁠2021 прямо называет их областью применения.
• Офисы и административные здания. Каталоги ПрофХолод относят офисы к областям применения панелей.
• Модульные здания и КПП. Модульные здания и КПП Aformer собирает из панелей 64–⁠80 мм.
• Мобильные офисы на прицепе. Корпус МР 80 сделан из панели 64 мм.

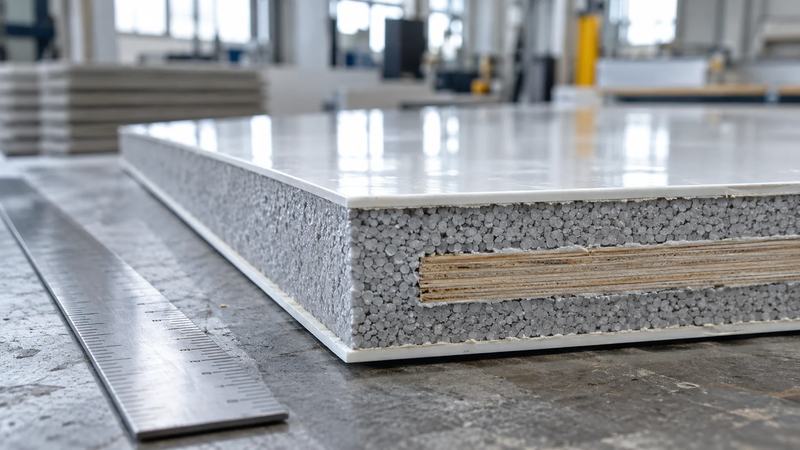

Визуализация

Сэндвич панели цена: из чего она складывается

Единой цены за квадратный метр нет. Заводы называют стоимость по договору. Производитель ПРОФИЛЬ пишет, что она зависит от объёма закупки, цвета, утеплителя и толщины стальных обкладок. Конкретных сумм здесь не даём: у них нет единого источника, они меняются по заводам и партиям.

Чтобы сравнить два предложения, приведите их к одним условиям:

• одинаковая толщина и тип утеплителя;
• одинаковая толщина стали и покрытие или один материал обшивки;
• цена за полезную ширину, а не за общую;
• в цене ли доборные элементы, крепёж и доставка;
• есть ли протоколы на горючесть и огнестойкость именно этой толщины.

Клеевые панели Aformer мы делаем под заказ. Прайс-листа нет: цену и срок называем после расчёта по чертежу. Пришлите размеры, толщину и чертёж на странице «Сэндвич-панели».

Клеевые сэндвич-панели Aformer10–⁠200 мм, до 12 × 2,6 м, под ваш чертёжЦена и срок по расчётуОткрыть модель

Какие документы просить у производителя

• Стандарт, по которому сделана панель. ГОСТ 32603-⁠2021 для минеральной ваты, ГОСТ Р 59685-⁠2021 для ППУ.
• Протокол испытаний на горючесть и класс пожарной опасности конструкции (К0–К3 по статье 36 закона № 123-⁠ФЗ).
• Предел огнестойкости (EI) для вашей толщины.
• Теплотехнический расчёт на вашу конфигурацию.

Данные о панелях Aformer на нашем сайте основаны на заявлениях производителя. Протоколы по вашей конфигурации запросите вместе с расчётом. Покажем, какие документы есть на вашу панель, а каких пока нет.
